Trọng lượng thép hình H - I - U - V
Dưới đây là bảng tra cứu khối lượng của các loại thép hình phổ biến (Barem thép hình) H - I - U - V, giúp cho chúng ta hiểu biết thêm về các loại thép hình, đồng thời giúp việc tính toán khối lượng thép hình cần sử dụng cho công trình một cách nhanh chóng
Dưới đây là bảng tra cứu khối lượng của các loại thép hình phổ biến (Barem thép hình) H - I - U - V, giúp cho chúng ta hiểu biết thêm về các loại thép hình, đồng thời giúp việc tính toán khối lượng thép hình cần sử dụng cho công trình một cách nhanh chóng
Mục lục nội dụng
2. Bảng trọng lượng thép hình chữ H
3. Bảng trọng lượng thép hình chữ I
1. Mác thép là gì?
Các loại thép trên thị trường đều được sản xuất theo một tiêu chuẩn nhất định, được kiểm nghiệm rõ ràng và qua nhiều công đoạn. Đồng thời loại thép đó phải được đặt mác thép.
Mác thép là thuật ngữ chuyên ngành dùng để biểu hiện cho độ chịu lực của thép. Hay nói cách khác mác thép là khả năng chịu lực của thép. Nó cho biết khả năng chịu lực lớn hay nhỏ của sản phẩm thép đó. Các loại mác thép phổ biến trên thị trường hiện nay như: SS400, S45C, CT3, Q235,390, CII, CIII, P20, A36, Gr60, Grade460, SD49,(CT51), CIII, SD295, SD390, CB300-V, CB400-V, CB500-V….
- Mác thép của nước Nga: CT3 , … theo tiêu chuẩn : GOST 380 – 88.
- Mác thép của nước Nhật: SS400, …theo tiêu chuẩn: JIS G 3101, SB410, 3010.
- Mác thép của Trung Hoa: SS400, Q235B….theo tiêu chuẩn: JIS G3101, SB410, 3010.
- Mác thép của Hoa Kỳ: A36,…theo tiêu chuẩn : ATSM A36.

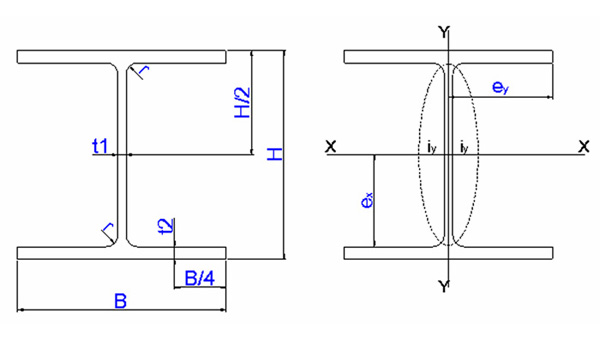

2. Bảng trọng lượng thép hình chữ H
| Bảng quy cách thép hình H tiêu chuẩn | ||||
| Kích thước cạnh ( HxB mm ) |
Độ Dầy Bụng T1 (mm) |
Độ Dầy Cánh T2 (mm) |
Chiều Dài Cây ( m/cây ) |
Trọng Lượng (kg/m) |
| H-100x100 | 6 | 8 | 6 | 17,2 |
| H-125x125 | 6.5 | 9 | 6 - 12 | 23,8 |
| H-150x150 | 7 | 10 | 6 - 12 | 31,5 |
| H-175x175 | 7.5 | 11 | 6 - 12 | 40.2 |
| H-200x200 | 8 | 12 | 6 - 12 | 49,9 |
| H-294x200 | 8 | 12 | 6 - 12 | 56.8 |
| H-250x250 | 9 | 14 | 6 - 12 | 72,4 |
| H-300x300 | 10 | 15 | 6 - 12 | 94 |
| H-350x350 | 12 | 19 | 6 - 12 | 137 |
| H-400x400 | 13 | 21 | 6 - 12 | 172 |

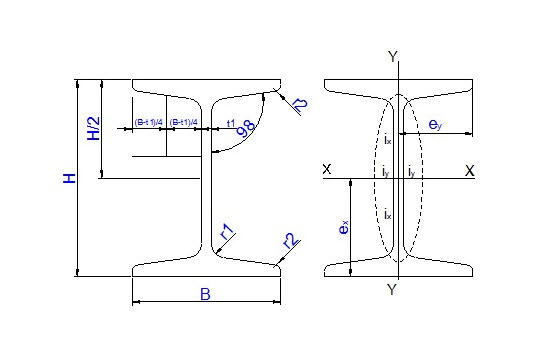

3. Bảng trọng lượng thép hình chữ I
Thép hình chữ I đa dạng về kiểu dáng và kích thước, đặc biệt là thép H chịu được áp lực rất lớn.
Thép hình chữ I được ứng dụng trong kết cấu xây dựng từ nhà ở cho tới các công trình kiến trúc cao tầng, tấm chắn sàn hay các nhịp cầu.
| Bảng quy cách thép hình I tiêu chuẩn | ||||
| Kích thước cạnh ( HxB mm ) |
Độ Dầy Bụng T1 (mm) |
Độ Dầy Cánh T2 (mm) |
Chiều Dài Cây ( m/cây ) |
Trọng Lượng (kg/m) |
| I-100x55 | 4.5 | 6.5 | 6 | 9.46 |
| I-120x64 | 4.8 | 6.5 | 6 | 11.5 |
| I-150x75 | 5 | 7 | 12 | 14 |
| I-198x99 | 4.5 | 7 | 12 | 18,2 |
| I-200x100 | 5,5 | 8 | 12 | 21,3 |
| I-250x125 | 6 | 9 | 12 | 29,6 |
| I-298x149 | 5.5 | 8 | 12 | 32 |
| I-300x150 | 6,5 | 9 | 12 | 36,7 |
| I-346x174 | 6 | 9 | 12 | 41,4 |
| I-350x175 | 7 | 11 | 12 | 49,6 |
| I-396x199 | 7 | 11 | 12 | 56,6 |
| I-400x200 | 8 | 13 | 12 | 66 |
| I-446x199 | 8 | 13 | 12 | 66,2 |
| I-450x200 | 9 | 14 | 12 | 76 |
| I-496x199 | 9 | 14 | 12 | 79,5 |
| I-500x200 | 10 | 16 | 12 | 89,6 |
| I-500x300 | 11 | 18 | 12 | 128 |
| I-596x199 | 10 | 15 | 12 | 94,6 |
| I-600x200 | 11 | 17 | 12 | 106 |
| I-600x300 | 12 | 20 | 12 | 151 |
| I-700x300 | 13 | 24 | 12 | 185 |
| I-800x300 | 14 | 26 | 12 | 210 |
| I-900x300 | 16 | 28 | 12 | 240 |

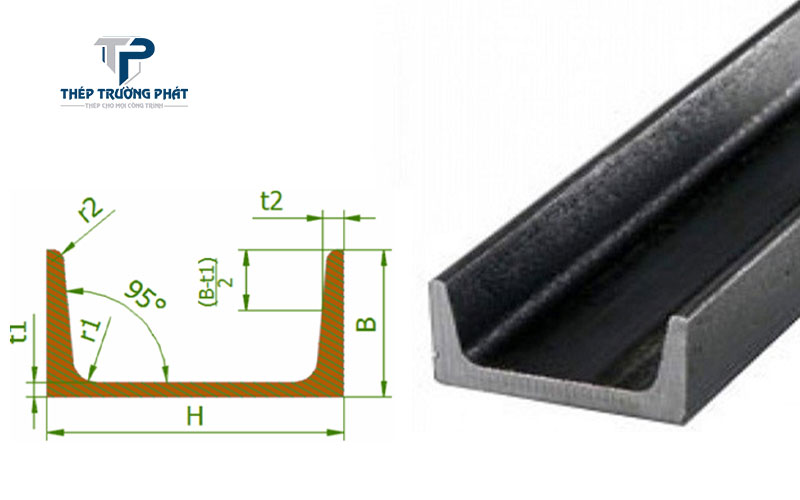

4. Bảng trọng lượng thép hình chữ U
Thép hình chữ U với tính năng chịu cường độ lực cao, rung động mạnh nhờ đặc tính cứng và bền của nó, thép hình u có tuổi thọ lên đến hàng chục, hàng trăm năm ngay cả trong điều kiện hóa chất ăn mòn và môi trường khắc nghiệt.
| Bảng quy cách thép hình U tiêu chuẩn | ||||
| Kích thước cạnh ( HxB mm ) |
Độ Dầy Bụng T1 (mm) |
Độ Dầy Cánh T2 (mm) |
Chiều Dài Cây ( m/cây ) |
Trọng Lượng (kg/m) |
| U-50x32 | 4,4 | 7 | 6 | 4,08 |
| U-65x36 | 4,4 | 7,2 | 6 | 5,9 |
| U-75x40 | 5 | 7 | 6 | 6,92 |
| U-80x40 | 4,5 | 7,4 | 6 | 7,05 |
| U-100x46 | 4,5 | 7,6 | 6 | 8,59 |
| U-100x50 | 5 | 7,5 | 6 - 12 | 9,36 |
| U-120x52 | 4,8 | 7,8 | 6 - 12 | 10,4 |
| U-125x65 | 6 | 8 | 6 - 12 | 13,4 |
| U-140x58 | 4,9 | 8,1 | 6 - 12 | 12,3 |
| U-150x75 | 6,5 | 10 | 6 - 12 | 18,6 |
| U-150x75 | 9 | 12,5 | 6 - 12 | 24 |
| U-160x64 | 5 | 8,4 | 6 - 12 | 14,2 |
| U-180x70 | 5,1 | 8,7 | 6 - 12 | 16,3 |
| U-180x75 | 7 | 10,5 | 6 - 12 | 21,4 |
| U-200x75 | 5,2 | 9 | 6 - 12 | 18,4 |
| U-200x75 | 9 | 12 | 6 - 12 | 24,6 |
| U-200x80 | 7,5 | 11 | 6 - 12 | 24,6 |
| U-200x90 | 8 | 13,5 | 6 - 12 | 30,3 |
| U-250x90 | 9 | 13 | 6 - 12 | 34,6 |
| U-300x90 | 9 | 13 | 6 - 12 | 38,1 |
| U-380x100 | 10,5 | 16 | 6 - 12 | 54,5 |
| U-380x100 | 13 | 20 | 6 - 12 | 67,3 |

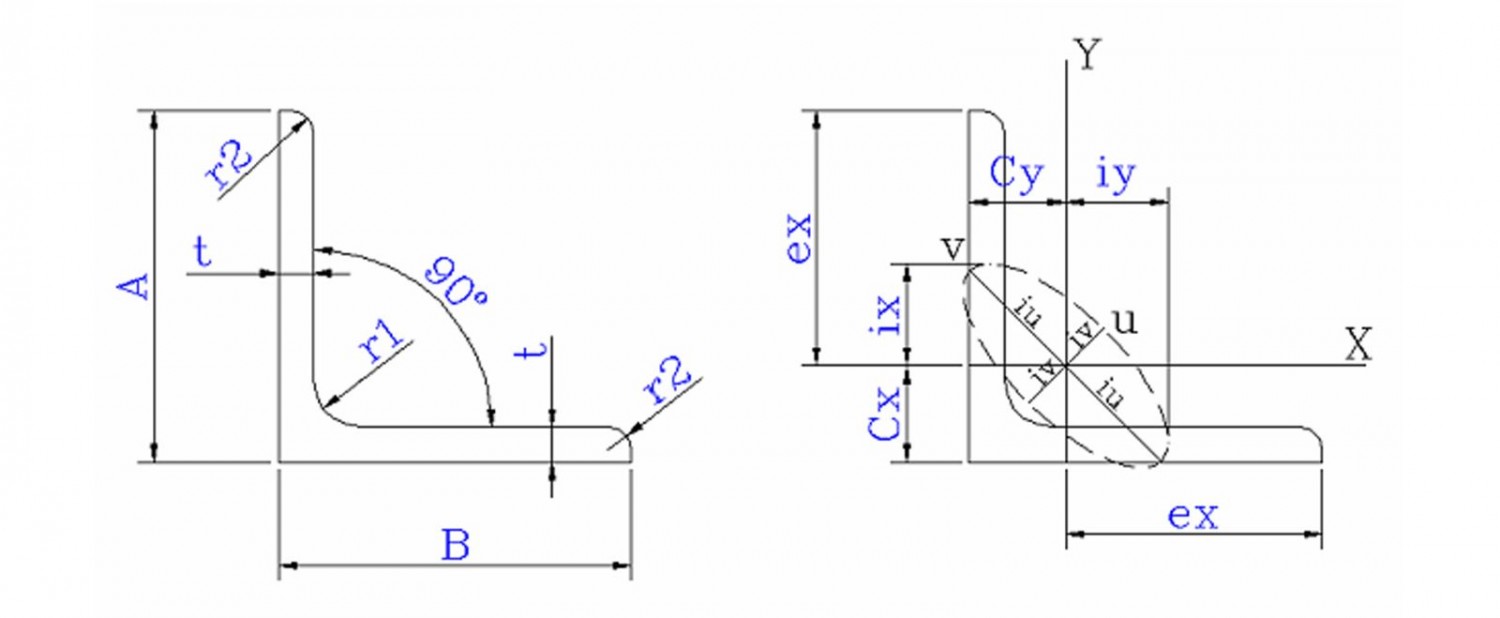

5. Bảng trọng lượng thép hình chữ V
Thép hình V là loại thép hình quan trọng và thường được chọn cho các công trình nông nghiệp, ngành cơ khí, trong chế tạo máy, dân dụng và công nghiệp đóng tàu.
| Bảng quy cách thép hình V tiêu chuẩn | |||
| Kích thước cạnh ( AxB ) |
Độ Dầy - T (mm) | Chiều Dài Cây ( m/cây ) |
Trọng Lượng ( kg/m ) |
| V-25x25 | 3 | 6 | 1,12 |
| V-30x30 | 3 | 6 | 1,36 |
| V-40x40 | 5 | 6 | 2,95 |
| V-50x50 | 4 | 6 | 3,06 |
| V-50x50 | 5 | 6 | 3,77 |
| V-50x50 | 6 | 6 | 4,43 |
| V-60x60 | 4 | 6 | 3,68 |
| V-60x60 | 5 | 6 | 4,55 |
| V-60x60 | 6 | 6 | 5,37 |
| V-65x65 | 5 | 6 | 5 |
| V-65x65 | 6 | 6 | 5,91 |
| V-65x65 | 8 | 6 | 7,66 |
| V-70x70 | 5 | 6 | 5,37 |
| V-70x70 | 6 | 6 | 6,38 |
| V-70x70 | 7 | 6 | 7,38 |
| V-75x75 | 6 | 6 - 12 | 6,85 |
| V-75x75 | 8 | 6 - 12 | 8,7 |
| V-75x75 | 9 | 6 - 12 | 9,96 |
| V-75x75 | 12 | 6 - 12 | 13 |
| V-80x80 | 6 | 6 - 12 | 7,32 |
| V-80x80 | 7 | 6 - 12 | 8,48 |
| V-80x80 | 8 | 6 - 12 | 9,61 |
| V-90x90 | 7 | 6 - 12 | 9,59 |
| V-90x90 | 8 | 6 - 12 | 10,8 |
| V-90x90 | 9 | 6 - 12 | 12,1 |
| V-90x90 | 10 | 6 - 12 | 13,3 |
| V-100x100 | 7 | 6 - 12 | 10,7 |
| V-100x100 | 8 | 6 - 12 | 12,1 |
| V-100x100 | 9 | 6 - 12 | 13,5 |
| V-100x100 | 10 | 6 - 12 | 14,9 |
| V-100x100 | 12 | 6 - 12 | 17,7 |
| V-120x120 | 8 | 6 - 12 | 14,7 |
| V-120x120 | 10 | 6 - 12 | 18,2 |
| V-120x120 | 12 | 6 - 12 | 21,6 |
| V-120x120 | 15 | 6 - 12 | 26,7 |
| V-130x130 | 9 | 6 - 12 | 17,9 |
| V-130x130 | 10 | 6 - 12 | 19,7 |
| V-130x130 | 12 | 6 - 12 | 23,4 |
| V-130x130 | 15 | 6 - 12 | 28,8 |
| V-150x150 | 10 | 6 - 12 | 22,9 |
| V-150x150 | 12 | 6 - 12 | 27,3 |
| V-150x150 | 15 | 6 - 12 | 33,6 |
| V-150x150 | 18 | 6 - 12 | 39,8 |
| V-150x150 | 20 | 6 - 12 | 44 |
| V-175x175 | 12 | 6 - 12 | 31,8 |
| V-175x175 | 15 | 6 - 12 | 39,4 |
| V-200x200 | 15 | 6 - 12 | 45,3 |
| V-200x200 | 20 | 6 - 12 | 59,7 |
| V-200x200 | 25 | 6 - 12 | 73,6 |
| V-250x250 | 20 | 6 - 12 | 74,96 |
| V-250x250 | 25 | 6 - 12 | 93,7 |
| V-250x250 | 35 | 6 - 12 | 128 |
